2026年，汽车行业迎来EEA（电子电气架构）全面切换的关键节点。但对于很多工程师和技术管理者而言，EEA的演进逻辑并不容易系统掌握——每一次技术落地，背后都是算力、通信、软件与成本的持续博弈。

本文作为“汽车EEA测试”专题的下篇，在上篇建立的技术理解基础上，进一步深入ZCU的技术架构与三类形态差异、HPC的异构计算与虚拟化方案，以及功能安全验证（ISO 26262）、EMC测试（6GHz以上高频扩展）、OTA与信息安全测试（ISO/SAE 21434）等进阶测试维度。钛和集团汽车实验室基于EEA测试的工程实践，同步梳理了测试工具链与自动化体系建设路径，为您呈现从“架构理解”到“测试落地”的完整知识框架。


五、区域控制器（ZCU）技术架构深度解析

区域控制器（ZCU, Zone Control Unit）是中央计算+区域控制架构中的关键执行层节点。与按功能划分的域控制器（DCU）不同，ZCU按车辆物理位置划分，承担区域I/O中心、区域供电中心和区域数据中心三重角色。

5.1三类ZCU形态的技术差异

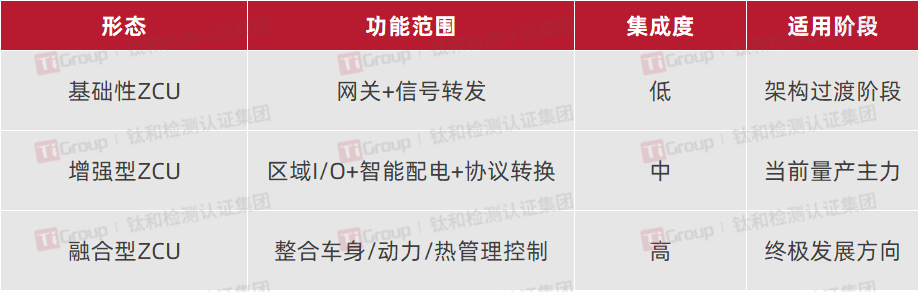

表6：三类ZCU形态对比

以经纬恒润增强型ZCU为例，其核心参数包括：主频2.3GHz的多核MCU、16路高边开关驱动（最大30A/通道）、支持CAN-FD/LIN/Ethernet多协议网关、集成电子保险丝（eFuse）用于智能配电，防护等级达IP6K9K（前区）和IP5K2（侧区）。

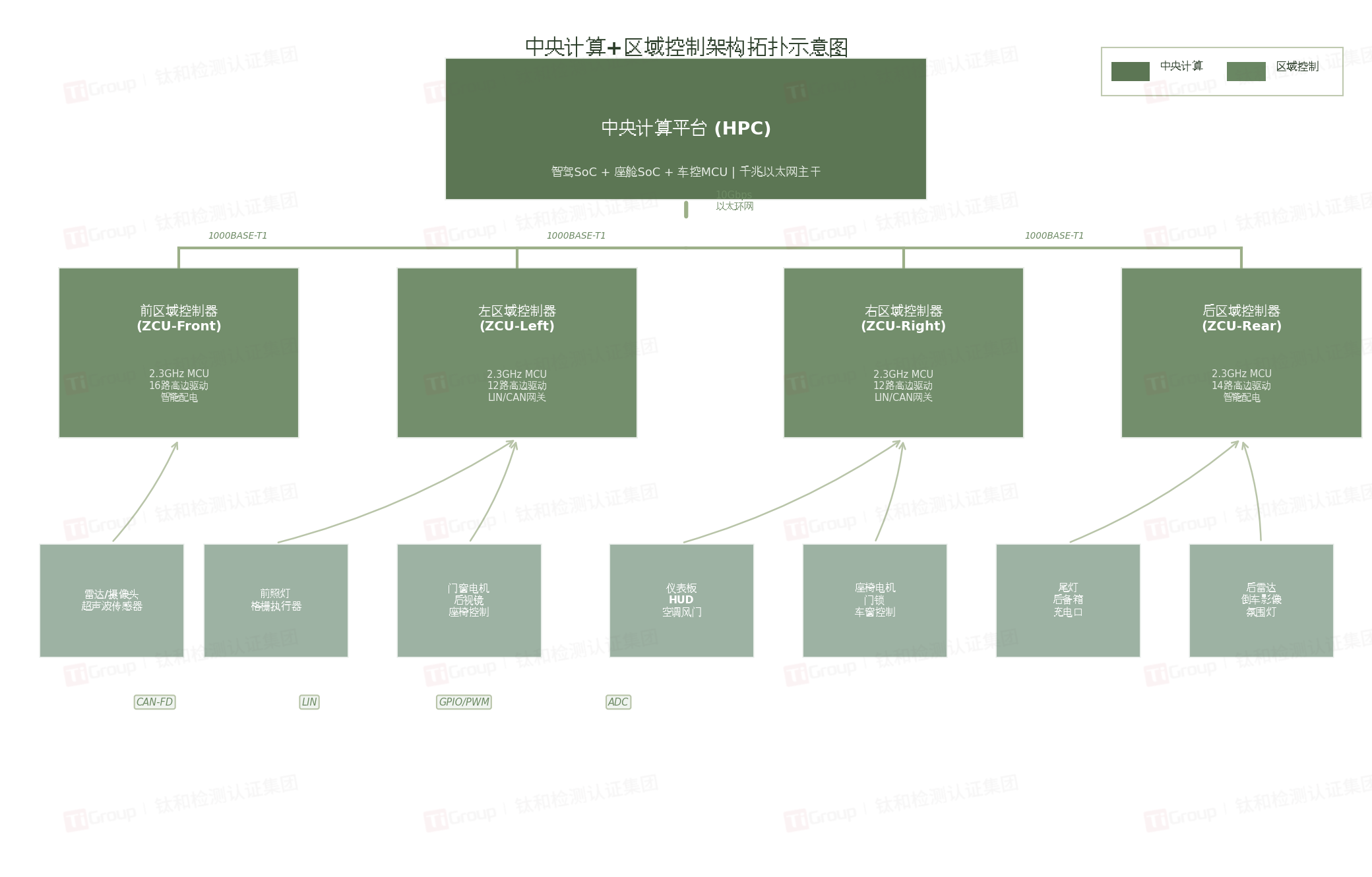

图5：中央计算+区域控制架构拓扑示意图

5.2 ZCU的核心技术能力

智能配电是ZCU最具变革性的功能。ZCU通过集成高边/低边智能开关芯片（如英飞凌PROFET+系列），实现：电子保险丝功能（软件可配置过流/过压/过温保护策略，支持OTA动态调整参数）、智能功耗管理（实时监测各通道负载电流，支持休眠唤醒管理）、故障诊断与自恢复（精确到每个输出通道的故障诊断，故障去除后自动恢复）。

区域I/O整合方面，ZCU提供多样化硬件接口：GPIO、PWM、ADC以及HS/LD CAN和LIN接口。通信枢纽功能方面，ZCU承担CAN/LIN传统总线到车载以太网（1000BASE-T1）的协议转换任务，是实现"基于信号"到"基于服务"通信范式转换的关键节点。

六、中央计算平台的技术架构

6.1异构计算架构

中央计算平台（HPC, High Performance Computer）是第三代EEA的核心算力节点，其技术架构代表了当前汽车电子的最高集成水平。

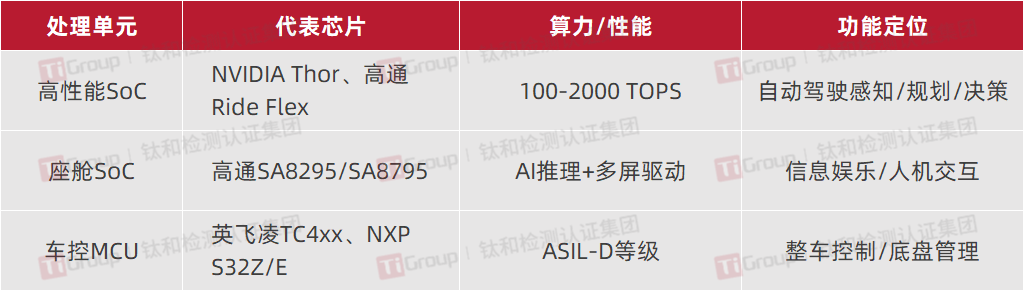

表7：中央计算平台异构计算单元配置

各处理单元之间通过PCIe或高速以太网互联。PCIe Gen4可提供16-32GT/s的片内互联带宽，是SoC与SoC之间最高效的互联方式。

6.2虚拟化与资源隔离

中央计算平台需同时运行智驾、座舱、车控等多个异构操作系统（QNX、Linux/Android、AUTOSAR Classic），必须通过Hypervisor实现强隔离以保障功能安全和信息安全。

Type-1型Hypervisor（如QNX Hypervisor、Green Hills INTEGRITY Multivisor）直接运行于裸机之上，将物理硬件资源划分为多个独立的虚拟机（VM），VM之间的内存、I/O、中断完全隔离。上下文切换时延可控制在微秒级，满足车载实时性要求。

资源分配通常采用静态分区与动态调度相结合的方式：智驾VM分配固定的GPU/NPU计算资源和内存区域，保障确定性执行；座舱VM采用动态调度，根据负载自动调整CPU核心数；车控VM占用独立的MCU核心，与SoC侧完全物理隔离。


七、进阶测试：功能安全、EMC与信息安全

在掌握HIL仿真与协议一致性测试基础之上，本章深入探讨EEA测试的高阶维度——功能安全验证、EMC诊断以及OTA与信息安全测试。

7.1功能安全验证

功能安全验证依据ISO 26262标准，覆盖ASIL A至ASIL D各等级。验证内容包括：硬件架构度量（单点故障度量SPFM、潜伏故障度量LFM、硬件架构完整性HARA）、软件单元测试（语句覆盖、分支覆盖、MC/DC覆盖，ASIL D要求MC/DC覆盖率达100%）、系统集成测试（功能场景测试、故障注入测试、边界条件测试）和实车确认测试（危险场景复现、故障模式验证）。

故障注入测试是功能安全验证的核心手段。通过在硬件层面注入故障（CPU核心故障、内存位翻转、时钟故障、电源故障），验证系统的故障检测机制和降级策略是否符合安全概念设计要求。

7.2 EMC测试与诊断

中央计算平台和ZCU的EMC测试面临新维度挑战。传导骚扰测试频率范围从传统150kHz-108MHz扩展至6GHz，以覆盖千兆以太网的高频辐射。辐射抗扰度测试的场强要求从100V/m提升至200V/m（部分车企要求300V/m），以模拟5G基站等高功率辐射环境。

特定测试项目包括：车载以太网信号完整性测试（眼图分析、回波损耗、插入损耗）、天线共存测试（验证多天线同时工作时的互调干扰和阻塞效应）、高压瞬态测试（ISO 7637-2脉冲5、ISO 16750-2 Load Dump）、以及ESD测试（接触放电8kV/空气放电15kV，符合ISO 10605要求）。

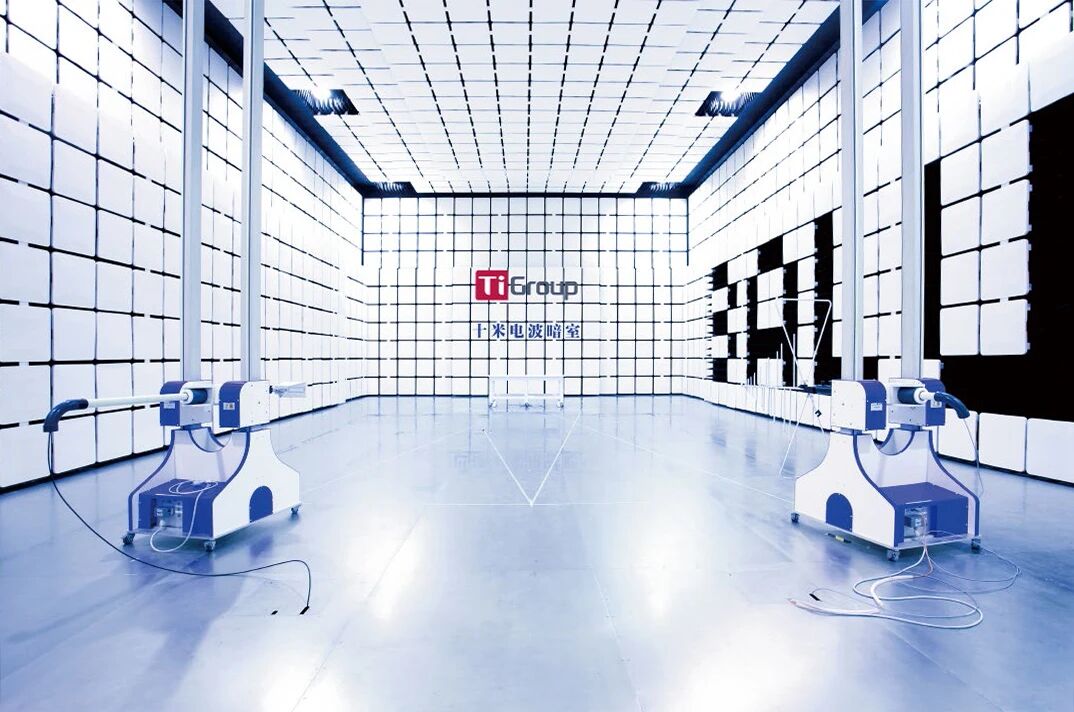

钛和集团拥有25+电波暗室、近30间测试室和45+屏蔽室，测试能力覆盖CISPR 25、ISO 11452、ISO 7637、ISO 10605等全系列汽车EMC标准，可为中央计算平台、域控制器、ZCU及各类传感器提供EMC测试与诊断服务，并已具备6GHz以上高频段测试能力，可满足新一代车载以太网的EMC评估需求。

7.3 OTA与信息安全测试

OTA测试验证升级包的完整性、一致性和可靠性，测试场景包括：正常升级流程验证、断点续传功能验证、断网/断电异常恢复验证、版本回滚机制验证、以及升级失败后的安全降级策略验证。

信息安全测试依据ISO/SAE 21434标准，涵盖：安全启动验证（Secure Boot，验证固件签名和信任链完整性）、通信加密验证（TLS/DTLS握手协议、证书有效性、加密算法强度）、渗透测试（CAN总线注入、以太网DoS攻击、诊断服务越权访问、固件提取与逆向分析）、以及隐私数据处理验证（个人信息脱敏、数据最小化原则符合性）。

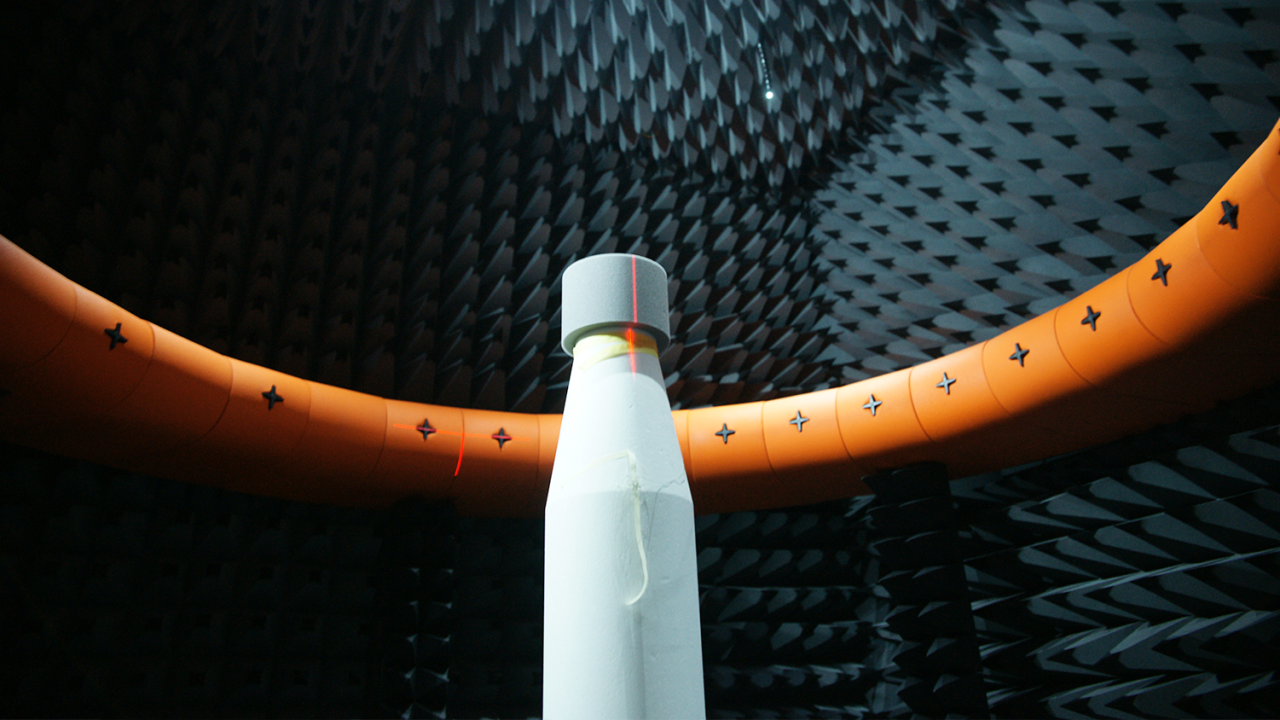

钛和集团OTA测试实验室实景拍摄

八、测试工具链与自动化

EEA测试的复杂性要求高度自动化的测试工具链支撑。典型的工具链架构包括：需求管理工具（DOORS/Integrity）、测试管理工具（ALM/Polarion）、HIL仿真平台（dSPACE/NI PXI）、总线分析工具（Vector CANoe/CANalyzer）、协议一致性测试工具（IxANVL/定制化脚本）、EMC测试系统（R&S/Keysight）、以及持续集成/持续测试（CI/CT）平台。

自动化测试脚本通常基于Python/CAPL开发，通过CANoe的COM API或dSPACE的AutomationDesk实现测试序列的自动执行。测试报告自动生成，包含测试用例执行结果、关键性能指标（KPI）统计、覆盖率分析和趋势图表。

钛和集团积极推进测试自动化建设，已建立覆盖功能测试、协议一致性测试、OTA测试的自动化测试平台，测试用例复用率达80%以上，显著提升了测试效率和一致性。我们可为客户提供从测试策略咨询、测试平台搭建、自动化脚本开发到持续测试集成的全栈式技术服务。

我们的服务

钛和集团是一家专注于检验、检测、认证、校准和技术服务的综合性第三方机构。在汽车电子领域，钛和构建了覆盖研发验证、量产测试、法规认证全链条的技术服务能力。

核心服务能力包括：HIL仿真测试（dSPACE/NI PXI平台，支持智驾/座舱/车身/ZCU全类型控制器）、通信协议一致性测试（CAN/LIN/Ethernet/TSN全协议栈覆盖，依据ISO 11898、ISO 13400、AUTOSAR等标准）、EMC测试（25+电波暗室，覆盖CISPR 25、ISO 11452、ISO 7637、ISO 10605全系列标准，含6GHz+高频段）、功能安全验证（ISO 26262 ASIL A-D）、OTA与信息安全测试（ISO/SAE 21434）、环境可靠性测试（AEC-Q系列、IEC 60068）以及材料与失效分析。


钛和集团OTA测试实验室实景拍摄

汽车电子电气架构正经历从分布式到中央计算的历史性变革。这一变革不仅是硬件集成度的提升，更是软件架构、通信范式和开发模式的重构。域控制器从Multi-Box走向One-Chip，通信协议从CAN/LIN走向TSN以太网+SOA服务化，计算平台从分散的MCU走向集中的异构HPC——每一项技术进步都对应着测试验证体系的同步升级。

面向未来，EEA测试将呈现三个发展趋势：测试前移（Shift-Left），在架构设计阶段即开展测试可行性分析；虚拟化测试，通过数字孪生技术实现“虚拟-物理”混合验证；智能化测试，利用AI技术实现测试用例自动生成和异常自动诊断。

作为汽车电子检测认证领域的专业服务机构，钛和集团将持续投入EEA测试技术研发，与产业伙伴共建测试标准、共享测试资源，为中国汽车产业在全球智能化竞争中提供坚实的技术保障。
