汽车电子电气架构（EEA）的演进并非孤立的技术迭代，而是由算力需求、通信带宽、软件复杂度和成本压力四个核心驱动力共同推进的变革。理解这些驱动力的技术本质，是把握EEA演进方向的关键。

第一，算力需求的指数级增长。L2+级自动驾驶需要200+ TOPS的算力支撑，L4级更是需要1000+ TOPS。智能座舱中多屏交互、3D渲染、AI大模型的引入进一步推高了算力需求。分布式架构中单个ECU通常仅搭载数十MHz的MCU，已无法满足需求。

第二，通信带宽瓶颈。传统CAN总线仅1Mbps带宽，CAN-FD提升至8Mbps仍难以满足多传感器融合场景。以8MP摄像头为例，单路原始数据流约2Gbps，4路摄像头同时工作即超过8Gbps，远超CAN-FD承载能力。

第三，软件复杂度飙升。现代高端车型的软件代码量已突破2亿行，超过民航客机和操作系统。软件定义汽车（SDV）趋势要求架构支持软硬件解耦和持续OTA升级。

第四，成本与重量的持续优化压力。分布式架构下整车线束长度可达5km、重量超50kg，中央计算+区域控制架构可将线束缩短至1km以内，重量降低30%以上。

博世提出的EEA演进路线图将架构发展划分为六个阶段：模块化、集成化、域集中、域融合、车载电脑和车-云计算。从工程应用角度，可归纳为三大技术代际：

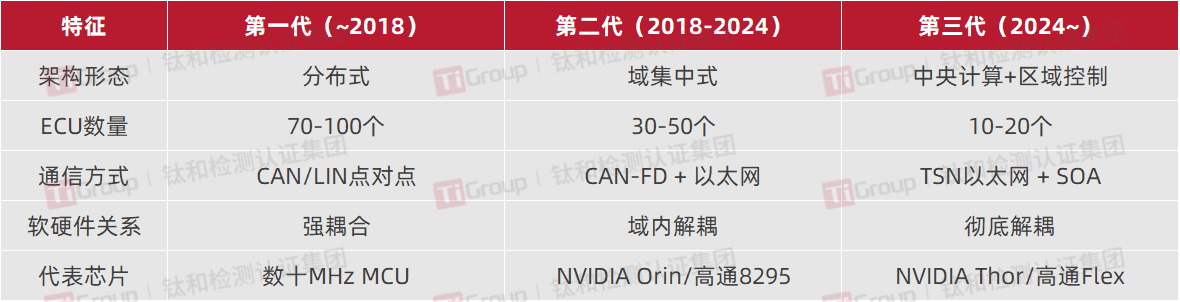

表1：三代EEA架构关键参数对比

第一代分布式架构（~2018年）：约70-100个独立ECU，ECU间通过CAN/LIN点对点通信，软件与硬件强耦合。每增加一个新功能需新增一个ECU，导致架构膨胀。

第二代域集中式架构（2018-2024年）：引入域控制器（DCU）概念，按功能域聚合ECU。智驾域使用NVIDIA Xavier/Orin、高通Snapdragon Ride等高性能SoC；座舱域使用高通SA8155/SA8295。整车ECU数量缩减至30-50个。

第三代中央计算+区域控制架构（2024年~）：算力集中到1-2个中央高性能计算平台（HPC），区域控制器（ZCU）按车辆物理位置分布。ECU数量缩减至10-20个，软件与硬件彻底解耦。

域控制器（DCU）是EEA从分布式迈向集中式的关键硬件载体。其硬件架构的演进直接反映了EEA集成度的提升路径。

根据芯片封装方式和PCB集成度，域控制器硬件可分为四类形态：

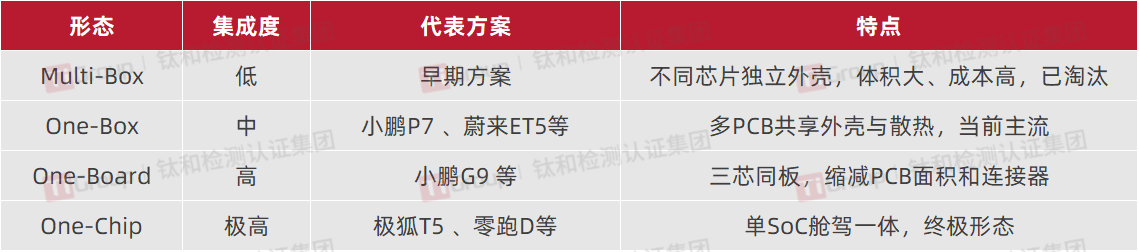

表2：域控制器四类集成形态对比

1️⃣Multi-Box（多盒式）：不同功能芯片封装在不同PCB板上，各PCB板安装于独立金属外壳。集成度低、体积大、成本高，已基本被市场淘汰。

2️⃣One-Box（单盒式）：多颗不同芯片的PCB板集成在同一金属外壳内，共享电源管理和散热系统。小鹏P7、蔚来ET5等的域控方案即采用此形态，是当前市场主流方案之一。

3️⃣One-Board（单板式）：将不同类型的芯片直接封装在同一块PCB板上。小鹏G9的中央超算采用此设计，将智驾、座舱、车控三颗核心芯片集成于同一主板。

4️⃣One-Chip（单芯片式）：将不同控制器的功能集成于单一SoC芯片，是域控硬件的终极形态。极狐阿尔法T5搭载的卓驭舱驾一体域控采用高通SA8775P单芯片方案；零跑D平台首发双SA8797芯片，算力达1280 TOPS。

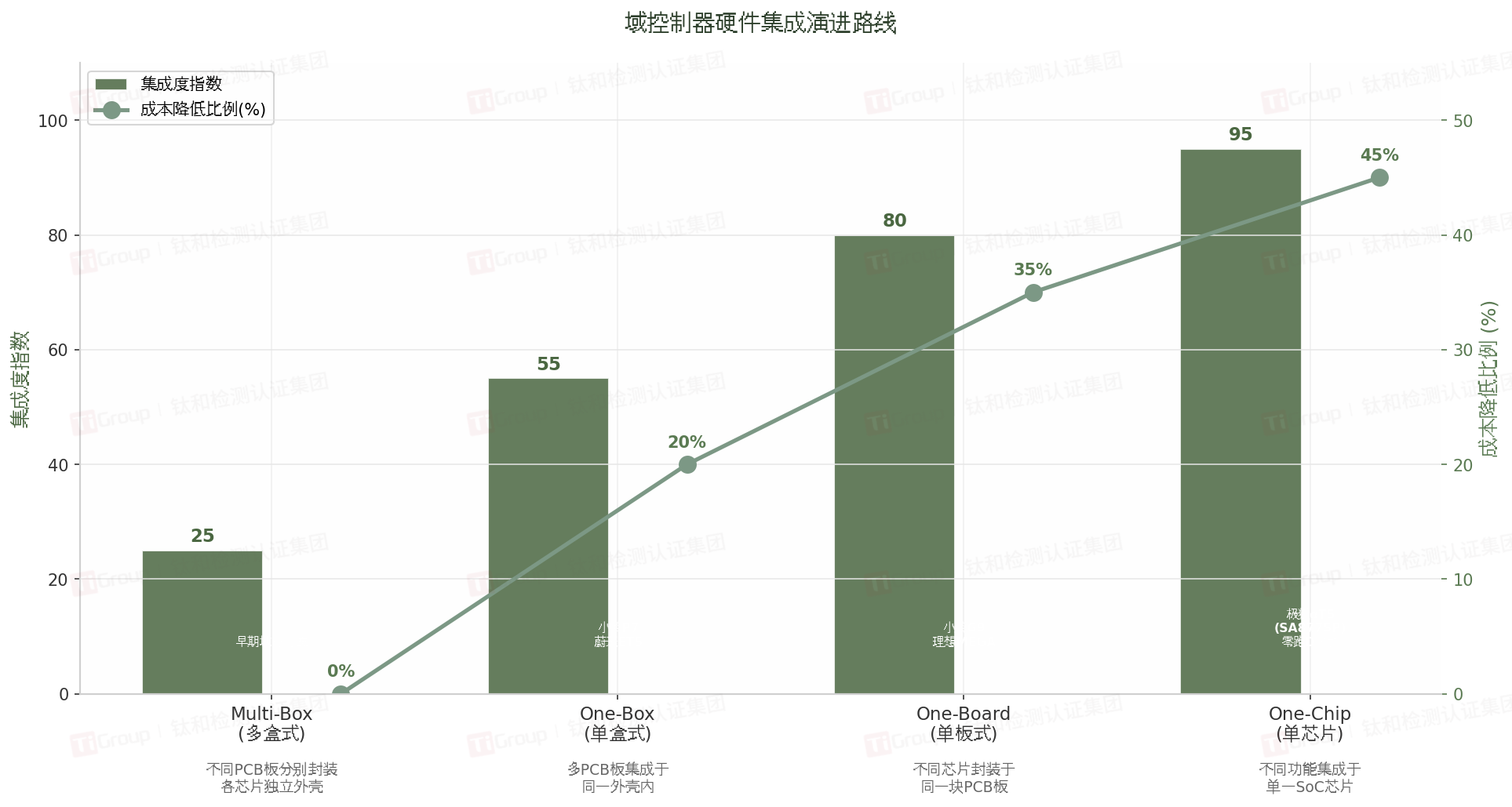

图1：域控制器硬件集成演进路线（Multi-Box到One-Chip）

智驾域控的核心是SoC芯片，通常采用异构计算架构。以NVIDIA Orin为例，其内部集成12核ARM Cortex-A78AE CPU、深度学习的NPU（INT8精度下170-254 TOPS）、以及ISP、视频编解码器等专用加速器。

座舱域控以高通SA8295为例，采用5nm制程，集成第6代Kryo CPU、Adreno 695 GPU和Hexagon 685 DSP，支持最多11块屏幕同步显示。

车身/底盘/动力域仍主要采用符合ASIL-D等级的多核锁步MCU（如英飞凌AURIX TC3xx系列、NXP S32K3系列），内置双核锁步机制可在单时钟周期内检测出CPU运算错误。

EEA的每一次架构跃升，都伴随着车载通信协议栈的深层变革——从"基于信号"（Signal-Based）到"基于服务"（Service-Oriented）。

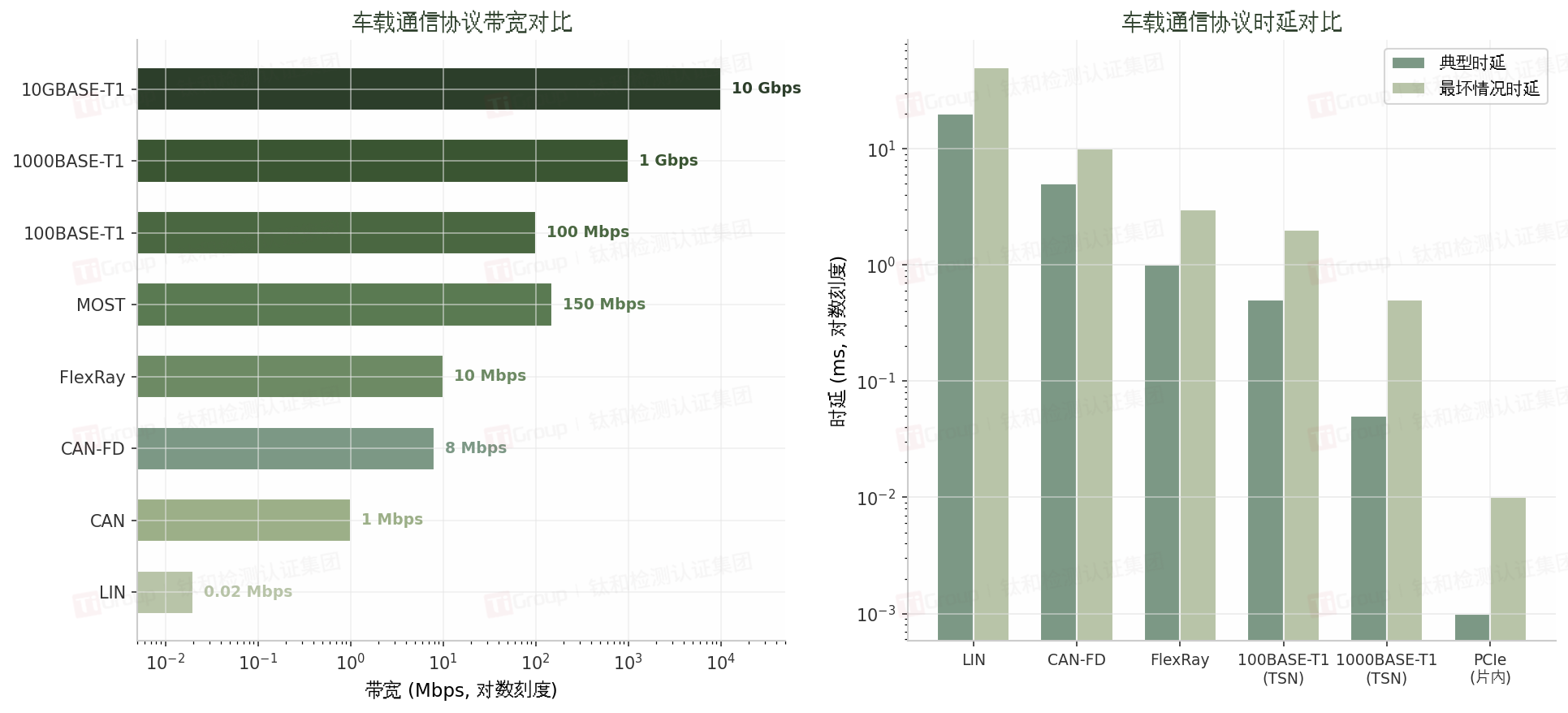

图2：车载通信协议带宽与时延对比

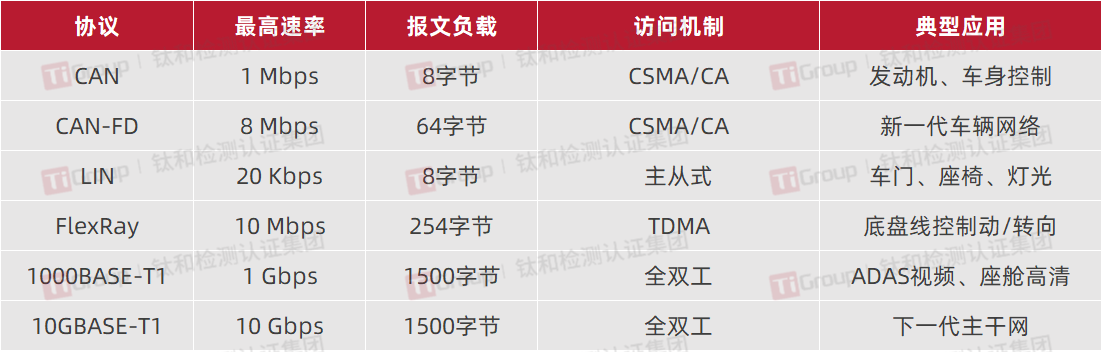

传统CAN总线采用CSMA/CA介质访问机制，最高速率1Mbps，适用于发动机控制、车身控制等低带宽场景。CAN-FD将速率提升至8Mbps，报文负载扩展至64字节。LIN总线成本极低（单线制），速率20Kbps，适用于车门开关、座椅调节等低速场景。FlexRay速率10Mbps，采用TDMA时分多址机制，主要用于底盘线控制动/转向系统。

车载以太网100BASE-T1（IEEE 802.3bw）和1000BASE-T1（IEEE 802.3bp）是新一代EEA的通信骨干，采用单对非屏蔽双绞线（SPE），通过PAM3编码实现全双工通信。下一代10GBASE-T1（IEEE 802.3ch）标准已发布，将主干网带宽提升至10Gbps级别。

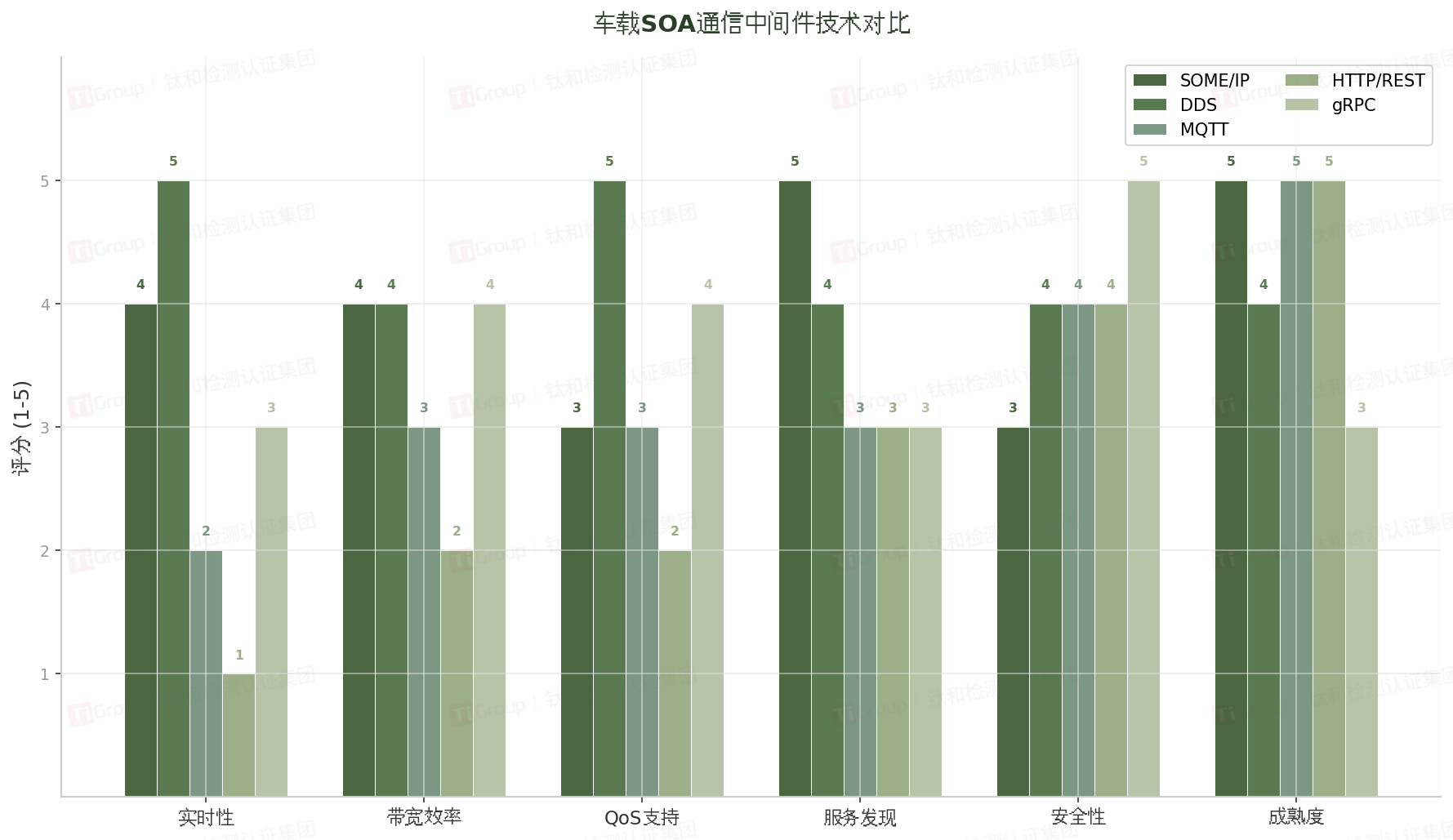

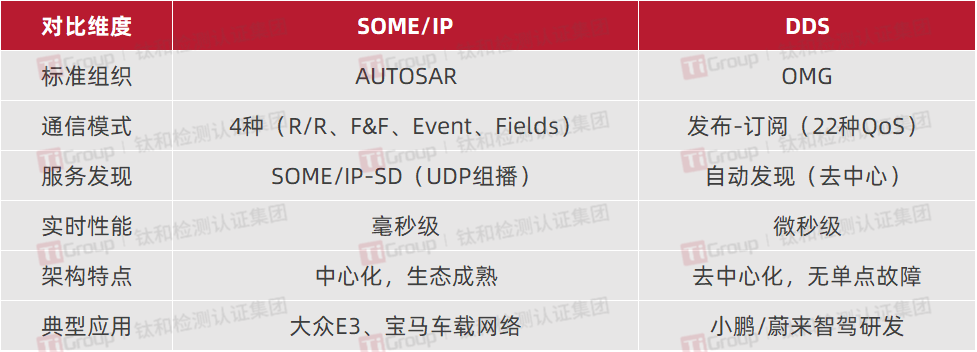

SOA架构的应用依赖于中间件层提供的服务发现、通信管理和序列化机制。当前车载领域主要有两大技术路线：SOME/IP和DDS。

SOME/IP是AUTOSAR Adaptive平台的标准通信协议，支持Request/Response、Fire&Forget、Event、Fields四种通信模式。在大众E3架构、宝马车载网络中广泛应用，生态成熟度高。

DDS是OMG组织发布的数据分发服务标准，以数据为中心的发布-订阅模型支持多达22种QoS策略，去中心化架构无单点故障风险，实时性能达微秒级时延。小鹏、蔚来等车企的智驾系统在研发阶段普遍采用DDS。

TSN（IEEE 802.1系列标准）是在标准以太网上实现确定性通信的技术集合，提供：时间同步（IEEE 802.1AS，gPTP精确时间协议，全局亚微秒级时钟同步）、流量整形（IEEE 802.1Qbv时间感知整形器）、帧抢占（IEEE 802.1Qbu/802.3br）。TSN与SOME/IP/DDS结合使用是当前中央计算架构通信栈的典型配置。

EEA的架构演进对测试验证体系提出了全新挑战。本章介绍控制器级测试的两大核心手段：HIL仿真测试与通信协议一致性测试，为后续进阶测试内容奠定基础。

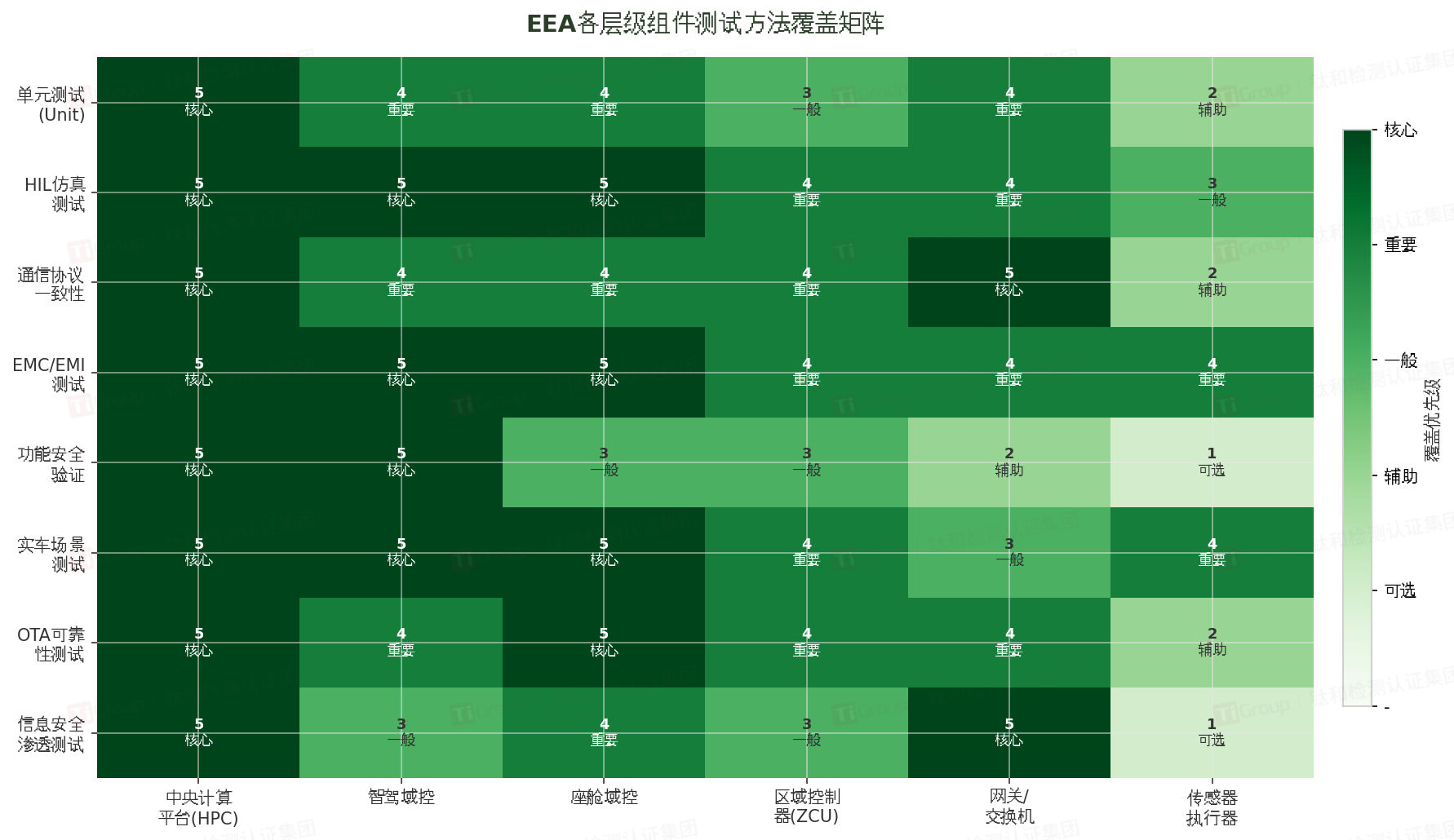

图4：EEA各层级组件测试方法覆盖矩阵

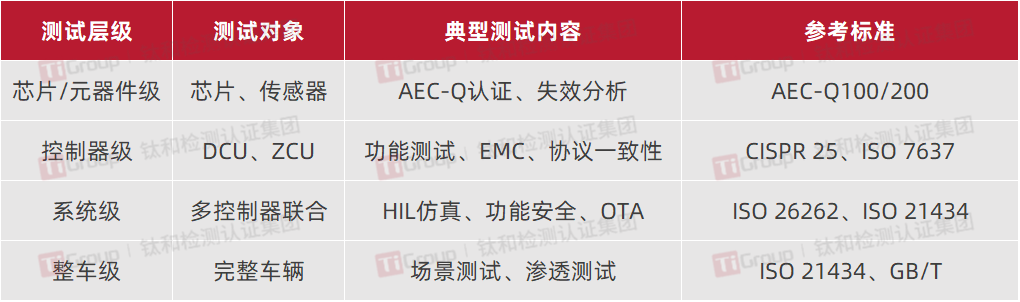

从测试对象维度，EEA测试可分为四个层级：芯片/元器件级测试（AEC-Q系列可靠性认证）、控制器级测试（功能测试、EMC测试、通信协议一致性测试）、系统级测试（HIL仿真测试、功能安全验证、OTA测试）和整车级测试（实车场景测试、信息安全渗透测试）。

从测试方法维度，可分为静态测试（需求审查、架构分析、代码走查）和动态测试（功能测试、性能测试、压力测试、故障注入测试）。从测试阶段维度，遵循V型开发模型。

HIL（Hardware-in-the-Loop）仿真是将被测控制器（DUT）的I/O接口连接到实时仿真器（dSPACE、NI PXI、Vector VT系统），仿真器通过数学模型模拟真实车辆环境，实现对控制器的闭环测试。

关键技术指标包括：实时性（仿真步长小于1ms，智驾域控需亚毫秒级）、I/O保真度（精确模拟传感器信号的阻抗、噪声、故障模式）、故障注入能力（支持开路、短路、对电源/地短路等典型故障模式的自动注入和组合注入）。

在HIL仿真测试领域，钛和汽车电子实验室配置了多套dSPACE和NI PXI HIL测试平台，支持智驾域控、座舱域控、车身域控和ZCU的HIL仿真测试，可完成跨域功能的协同验证，具备从测试需求分析、模型开发、测试用例设计到测试执行与报告的全流程交付能力。

协议一致性测试验证DUT的通信行为是否符合协议规范，涵盖：物理层一致性（信号幅值、上升/下降时间、抖动）、数据链路层一致性（帧格式、位定时、错误帧处理）、网络管理层一致性（休眠唤醒、网络容错）和应用层一致性（SOME/IP/DDS服务发现、RPC调用、发布-订阅）。

测试工具链通常采用Vector CANoe（配合CAN/LIN/Ethernet接口卡）、Technica Mediaconverter（车载以太网物理层测试）和定制化测试脚本（Python/CAPL）。

钛和集团汽车实验室具备完整的协议一致性测试能力，可依据ISO 11898（CAN）、ISO 13400（DoIP）、AUTOSAR标准等进行规范符合性验证。针对新一代EEA中TSN时间敏感网络的测试需求，钛和已建立基于IEEE 802.1AS/Qbv/Qbu的TSN一致性测试能力，可验证gPTP时间同步精度、门控调度时序及帧抢占行为。

本文作为上篇，从EEA演进的技术驱动力、域控制器硬件集成路线，到通信协议栈的演进规律，再到HIL仿真与协议一致性测试两大基础验证手段，系统构建了"技术理解—测试验证"的初级认知框架。

下篇将继续深入探讨区域控制器（ZCU）与中央计算平台的技术架构，以及功能安全验证、EMC诊断、OTA与信息安全测试等进阶测试维度，并系统介绍测试工具链与自动化技术。敬请期待下篇《汽车电子电气架构——架构进阶与测试深化》。
